WDG30型光栅单色仪
    采用典型的C-T水平对称光学系统,结构简单,谱线像差变行小
    正弦波长调节机构采用精密研磨丝杠,精度高,重复性高,使用寿命长
    标配手动波长计数器
    可配步进电机
  • 产品介绍
  • 产品参数

WDG30型光栅单色仪

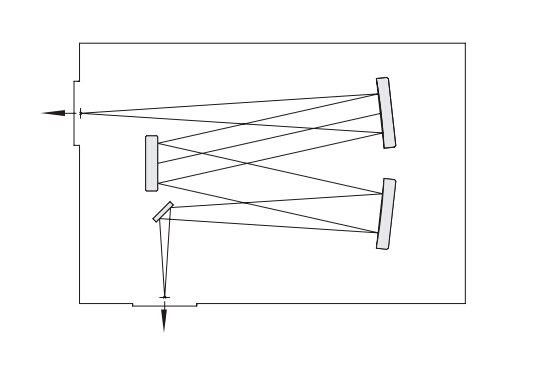

采用典型的C-T水平对称光学系统,结构简单,谱线像差变行小
正弦波长调节机构采用精密研磨丝杠,精度高,重复性高,使用寿命长
标配手动波长计数器
可配步进电机


技术参数 :
焦距: 300mm
波长范围:200-20µm(用户可选相应光栅 )
波长准确度:±0.2nm(1200L/mm 光栅 )
波长重复性:0.1 nm (1200L/mm 光栅 )
分辨率: 0.2 nm (1200L/mm 光栅 )
线色散: 2.7nm(1200l/mm 光栅 )
杂散光: ≤ 1x10 -3 (用 He-Ne 激光器在632.8nm±8nm 处测定)
外形尺寸:396×331×260mm

型号

WDG30

焦距(mm)

300

波长范围

200-20μm(用户可选相应光栅)

波长准确度

±0.21200L/mm光栅)

分辨率(435.8 nm处,缝宽10μm

0.2 nm

线色散(1200l/mm光栅)

2.7 nm/ mm

重复性(nm)

0.1

外形尺寸(mm)

396×331×260

杂散光

10-3(用He-Ne激光器在6.328nm±8nm处测定)
