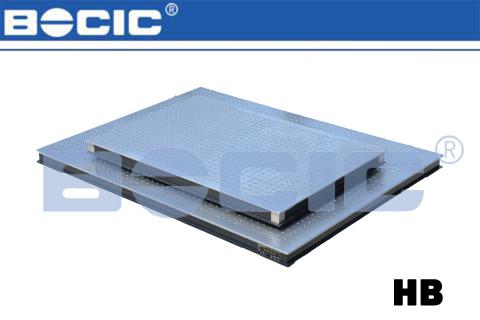

HB系列光学平台
光学面包板属于一种隔振平台，常用于光学实验、高精度仪器的载体，其结构有蜂窝粘接结构与焊接结构，焊接结构面板采用高导磁不锈钢(410)，蜂窝粘接结构面板采用高导磁不锈钢(430)，表面不生锈，保证了实验室清度。光学面包板厚度为50、100、150、200、300mm
- 产品介绍
- 产品参数
1、特点：上面布有正方形矩阵的工程螺纹孔，方便安装调整架和各类滑台，便于固定光学元件，实现光路搭建，结构简单，使用方便。
2、适用场景：常用于光学教学实验、简单的光路演示、小型光学仪器的安装等场景，也适用于一些对隔振要求不高，但需要快速搭建光路的场合。
3、内部结构：一般采用蜂窝结构隔振内芯，包括上下面板、隔离杯和蜂窝状芯板，具有高刚度低质量比率特点，能提高实验精度。其结构有蜂窝粘接结构与焊接结构，焊接结构面板采用高导磁不锈钢(410)，蜂窝粘接结构面板采用高导磁不锈钢(430)，表面不生锈，保证了实验室清度，
可定制外形:定制样式包括特殊的固定螺孔、不同的外形、通孔、大型仪器通过孔等，实现客户的各种需要。(可定制无磁材质)
选型表：
|
型号 |
台面尺寸(mm) |
孔间距(mm) |
厚度(mm) |
自重（kg） |
|
HB5-03-03 |
300×300 |
25×25 |
50 |
≈10 |
|
HB5-03-06 |
300×600 |
25×25 |
50 |
≈18 |
|
HB5-03-09 |
300×900 |
25×25 |
50 |
≈27 |
|
HB5-03-12 |
300×1200 |
25×25 |
50 |
≈38 |
|
HB5-06-06 |
600×600 |
25×25 |
50 |
≈38 |
|
HB5-06-09 |
600×900 |
25×25 |
50 |
≈59 |
|
HB5-06-12 |
600×1200 |
25×25 |
50 |
≈79 |
|
HB5-09-09 |
900×900 |
25×25 |
50 |
≈89 |
|
HB5-09-12 |
900×1200 |
25×25 |
50 |
≈118 |
|
HB5-09-15 |
900×1500 |
25×25 |
50 |
≈148 |
|
HB5-09-18 |
900×1800 |
25×25 |
50 |
≈178 |
|
HB5-09-20 |
900×2000 |
25×25 |
50
|
≈198 |
|
HB10-09-12 |
900×1200 |
25×25 |
100 |
≈129 |
|
HB10-09-15 |
900×1500 |
25×25 |
100 |
≈162 |
|
HB10-09-18 |
900×1800 |
25×25 |
100 |
≈194 |
|
HB10-09-20 |
900×2000 |
25×25 |
100
|
≈216 |
|
HB10-09-24 |
900×2400 |
25×25 |
100
|
≈259 |
|
HB10-10-12 |
1000×1200 |
25×25 |
100 |
≈144 |
|
HB20-10-15 |
1000×1500 |
25×25 |
200 |
≈206 |
|
HB20-10-18 |
1000×1800 |
25×25 |
200 |
≈252 |
|
HB20-10-20 |
1000×2000 |
25×25 |
200
|
≈276 |
|
HB20-12-12 |
1200×1200 |
25×25 |
200 |
≈202 |
|
HB20-12-15 |
1200×1500 |
25×25 |
200 |
≈252 |
|
HB20-12-18 |
1200×1800 |
25×25 |
200 |
≈302 |
|
HB20-12-20 |
1200×2000 |
25×25 |
200 |
≈334 |
|
HB20-12-24 |
1200×2400 |
25×25 |
200
|
≈401 |
|
HB20-15-18 |
1500×1800 |
25×25 |
200 |
≈378 |
|
HB20-15-20 |
1500×2000 |
25×25 |
200 |
≈418 |
|
HB20-15-24 |
1500×2400 |
25×25 |
200 |
≈501 |
|
HB30-15-30 |
1500×3000 |
25×25 |
300 |
≈748 |
注：选择蜂窝粘接光学平台时，型号应增加B，如HB5-03-03B
