GM100系列万向反射/分光镜架
-
可绕镜片光学中心作两轴旋转调整
M6×0.25 细牙螺杆调节
进口弹簧复位
三点聚四氟乙烯柱支撑
- 产品介绍
- 产品参数
|
型号 |

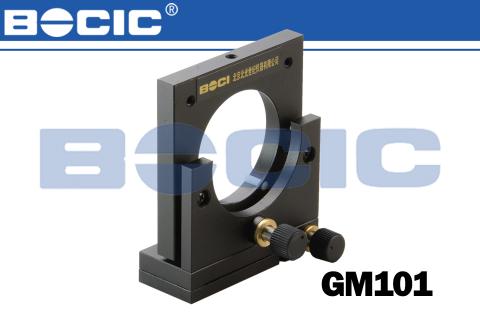

GM101 |
GM101B |

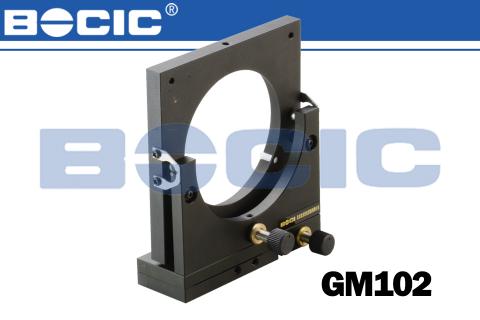

GM102 |

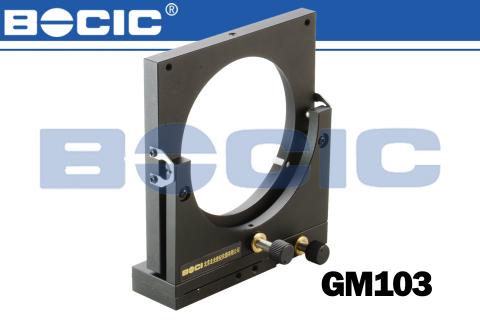

GM103 |
GM104 |
|
|

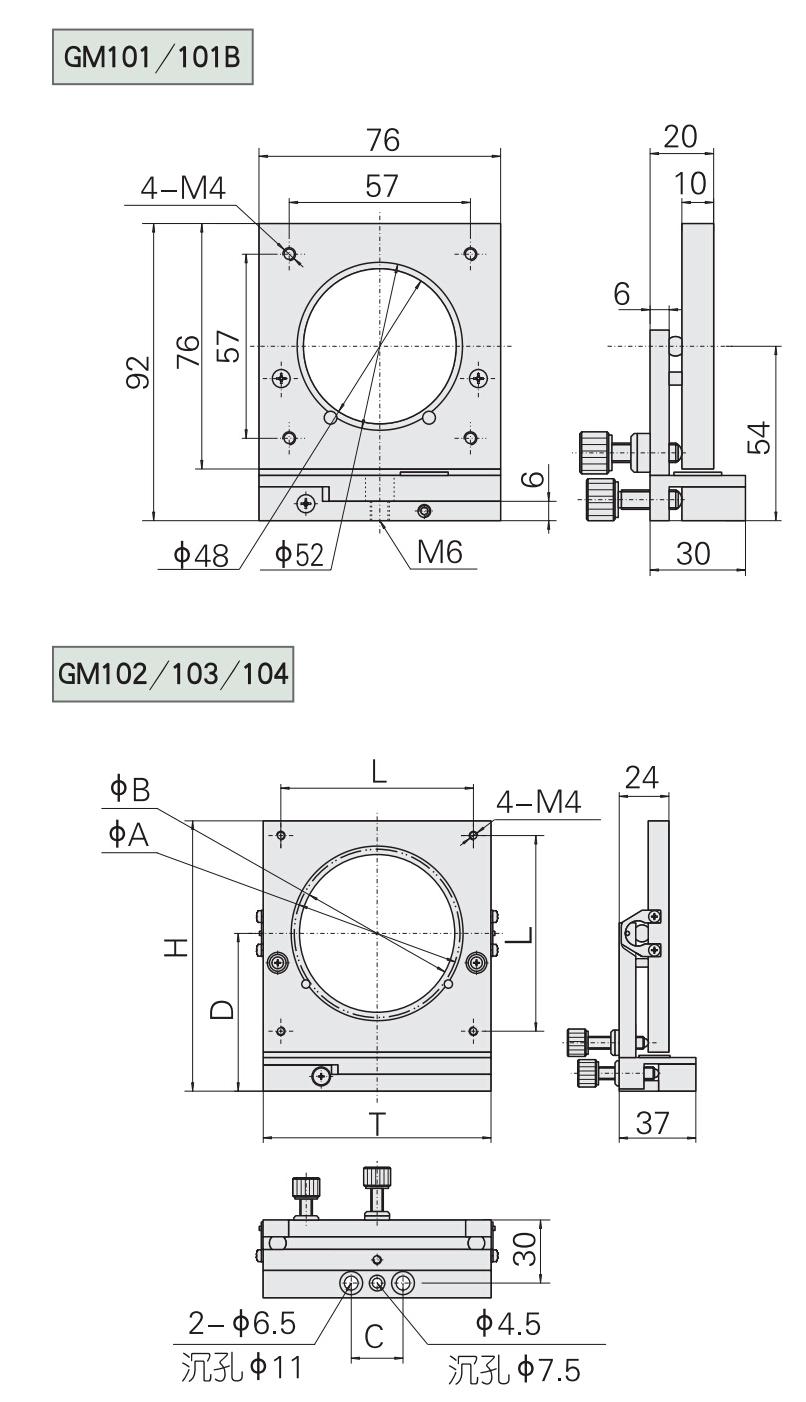

ΦA夹持尺寸（mm） |
Φ50 |
Φ50.8 |
Φ80 |
Φ100 |
Φ102 |
|
|
ΦB |
- |
- |
75 |
95 |
97 |
|
|
两维调整 |
θy |
±5° |
||||
|
θz |
±5° |
|||||
|
C |
- |
- |
25 |
25 |
25 |
|
|
D |
- |
- |
75 |
85 |
85 |
|
|
L |
- |
- |
93 |
113 |
113 |
|
|
H |
- |
- |
128.5 |
146.5 |
146.5 |
|
|
T |
- |
- |
110 |
130 |
130 |
|
|
自重（kg） |
0.25 |
0.25 |
0.3 |
0.28 |
0.28 |
|
|
夹持厚度 |
3.5-8.5 |
3.5-8.5 |
3.5-9.5 |
3.5-10.5 |
3.5-10.5 |
|
