MDOM110系列电控镜架

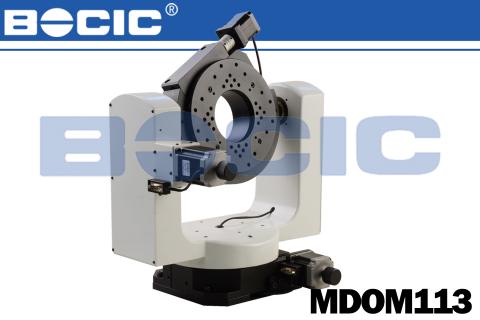

MDOM113整体三维电动镜架通过步进电机驱动，实现三维角度调整自动化。俯仰、方位旋转电机后部配有手轮，可手动调节，标准接口，方便信号传输。
蜗轮蜗杆传动，角度全圆无极限调整镜架绕三轴交点旋转，保证光程不变
- 产品介绍
- 产品参数
|
型号 |
MDOM113 |
|
|
极限卡持直径（mm） |
Φ90 |
|
|
分辨率 |
X轴 |
0.00045° |
|
Z轴 |
0.0002° |
|
|
Y轴 |
0.0002° |
|
|
重复定位精度 |
X轴 |
0.01° |
|
Z轴 |
0.005° |
|
|
Y轴 |
0.005° |
|
|
传动方式 |
蜗轮副 |
|
|
传动比/极限转速 |
X轴 |
80：1 / 22°/s |
|
Y轴 |
180：1 / 15°/s |
|
|
Z轴 |
180：1 / 15°/s |
|
|
步进电机 |
X轴 |
56步进电机 |
|
|
Y轴 |
42步进电机 |
|
|
Z轴 |
56步进电机 |
|
极限负载（kg） |
10 |
|
|
电控精调范围 |
360° |
|
|
自重（kg） |
26 |
|
