MGC100系列精密电控倾斜台
    弧形滚珠导轨,传动平滑、可靠

    精加工蜗轮蜗杆传动,驱动力大
    台面绕同一水平轴线作俯仰调节,极限倾斜角:±45°
    多组成对设计,叠加放置后,可绕一点两维交叉旋转
    可选装编码器,实现半闭环控制

    MGC101-104零位开关在电机侧,MGC105零位开关位于中间位置


  • 产品介绍
  • 产品参数

弧形滚珠导轨,传动平滑、可靠
精加工蜗轮蜗杆传动,驱动力大
台面绕同一水平轴线作俯仰调节,极限倾斜角:±45°
多组成对设计,叠加放置后,可绕一点两维交叉旋转
可选装编码器,实现半闭环控制。



配套产品:




      SC步进电机控制器                          组合应用示例

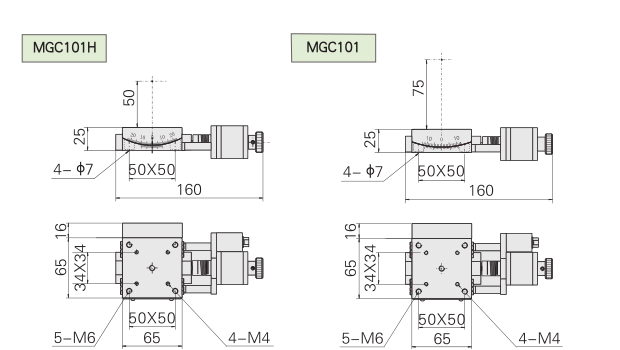

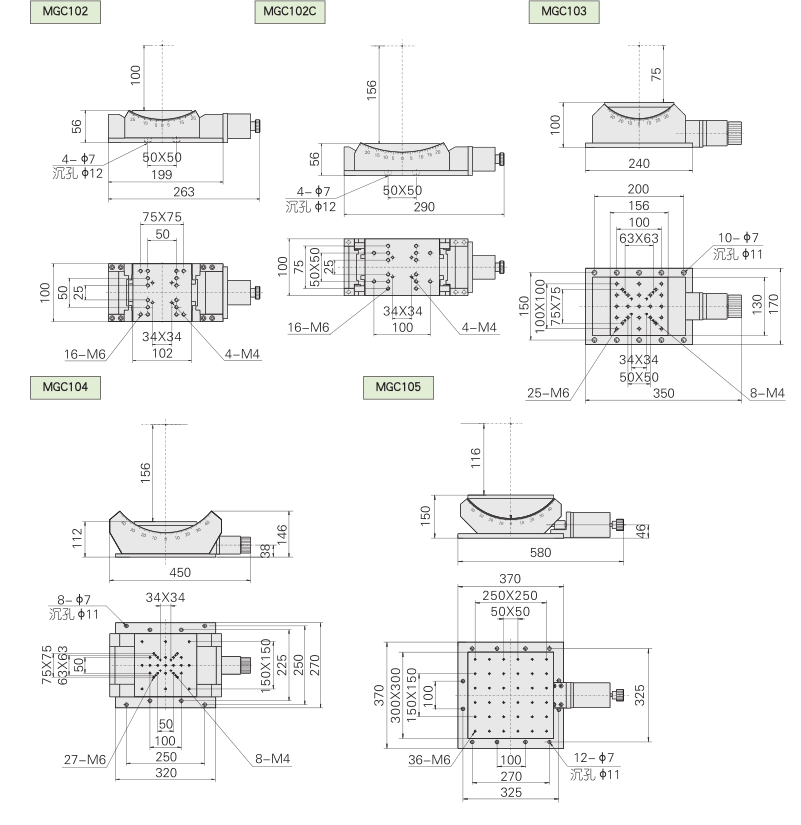

型号

MGC101H

MGC101

MGC102

MGC102C

MGC103

MGC104

MGC105

台面尺寸(mm

65×65

65×65

100×100

100×132

130×156

200×200

300×300

台面倾斜角

±10°

±10°

±20°

±20°

±30°

±44°

±30°

分辨率

0.0001°

0.0008°

0.00005°

0.00004°

0.0001°

0.00006°

0.00005°

重复定位精度

0.008°

0.008°

0.005°

0.005°

0.002°

0.002°

0.001°

传动比

248

348

494

718

270

444

525

步进电机(1.8°)

35步进电机

42步进电机

56步进电机

86步进电机

负载(kg

5

5

10

10

15

20

30

自重(kg

0.65

0.65

2.5

2.5

10.3

17

36

备注

应用真空环境中,需单独订货
