MTS330/340系列精密重载型电控平移台
- 普及/ 精密型滚珠螺杆传动，线性滑块导轨
精度高，承载大
U 型底座，强度高
不锈钢防护罩，防尘效果好
标配计算机通讯接口
光电开关定零位，两端设限位开关
更换运动部件和电机，核心零件经特殊处理后，可应用于真空环境中
垂直使用时可选配断电保护器
- 产品介绍
- 产品参数
|
型号 |
MTS331 |

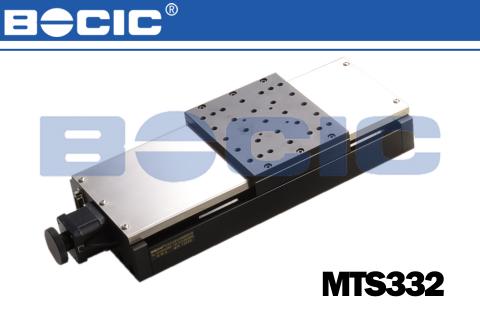

MTS332 |
MTS333 |
MTS334 |
MTS335 |
MTS336 |
MTS337 |
|
行程（mm） |
50 |
100 |
150 |
200 |
250 |
300 |
400 |
|

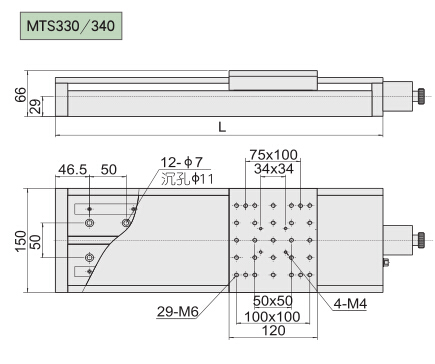

L(mm) |
296 |
346 |
396 |
446 |
496 |
546 |
646 |
|
导轨 |
线性滑块 |
||||||
|
螺杆导程(mm) |
4 |
5 |
|||||
|
分辨率（mm） |
0.00032 |
0.00039 |
|||||
|
极限速度（mm/s） |
20 |
40 |
50 |
||||
|
重复定位精度 |
＜0.005 |
||||||
|
运动直线度（mm） |
0.015 |
0.015 |
0.02 |
0.02 |
0.02 |
0.025 |
0.025 |
|
运动平面度（mm） |
0.02 |
0.02 |
0.025 |
0.025 |
0.025 |
0.03 |
0.03 |
|
轴向间隙 |
＜0.02 |
||||||
|
步进电机（1.8°） |
42步进电机 |
56步进电机 |
|||||
|
极限静转矩(Ncm) |
40 |
50 |
80 |
||||
|
中心负载（kg） |
20 |
30 |
50 |
||||
|
自重（kg） |
5.3 |
5.8 |
6.3 |
6.8 |
7.4 |
8.0 |
11.7 |
|
备注 |
可选配防护罩，应用真空环境中，需单独订货 |
||||||
|
型号 |
MTS341 |
MTS342 |
MTS343 |
MTS344 |
MTS345 |
MTS346 |
MTS347 |
|
行程（mm） |
50 |
100 |
150 |
200 |
250 |
300 |
400 |
|
L(mm) |
296 |
346 |
396 |
446 |
496 |
546 |
646 |
|
导轨 |
线性滑块 |
||||||
|
螺杆导程(mm) |
4 |
5 |
|||||
|
分辨率（mm） |
0.00032 |
0.00039 |
|||||
|
极限速度（mm/s） |
20 |
40 |
50 |
||||
|
重复定位精度 |
＜0.003 |
||||||
|
轴向间隙 |
＜0.005 |
||||||
|
运动直线度（mm） |
0.012 |
0.012 |
0.02 |
0.02 |
0.02 |
0.025 |
0.025 |
|
运动平面度（mm） |
0.015 |
0.015 |
0.02 |
0.02 |
0.02 |
0.025 |
0.025 |
|
步进电机（1.8°） |
42步进电机 |
56步进电机 |
|||||
|
极限静转矩(Ncm) |
40 |
50 |
80 |
||||
|
中心负载（kg） |
20 |
30 |
50 |
||||
|
自重（kg） |
5.3 |
5.8 |
6.3 |
6.8 |
7.4 |
8.0 |
11.7 |
|
备注 |
可选配防护罩，应用真空环境中，需单独订货 |
||||||
