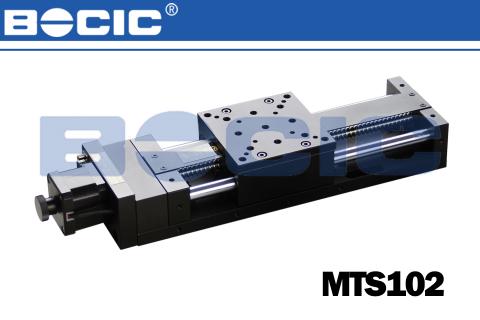

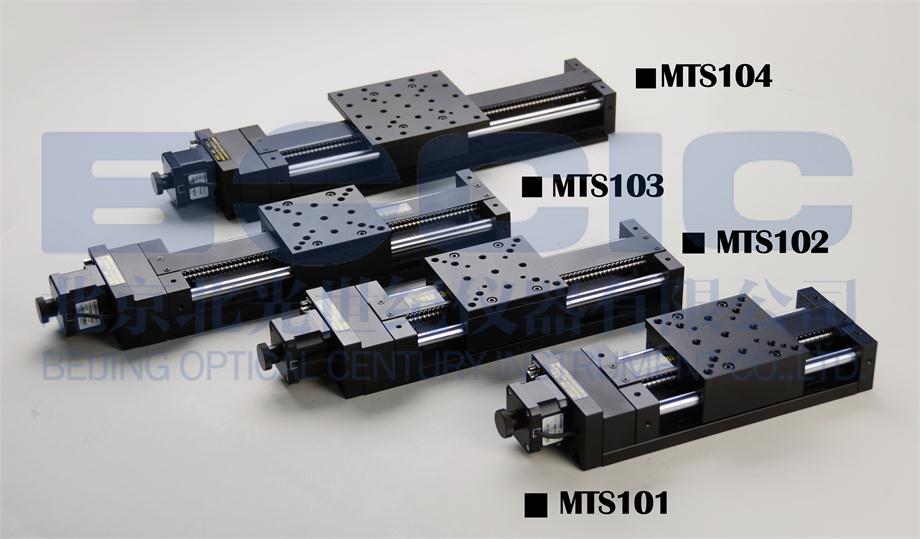

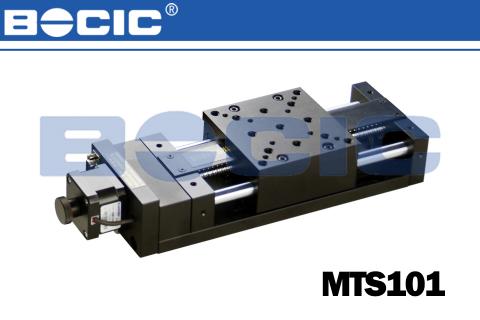

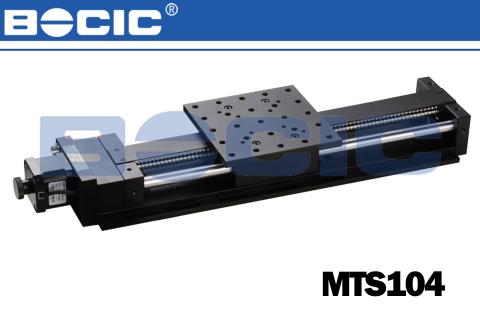

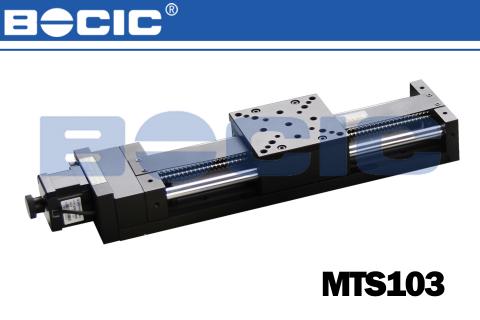

MTS100系列普及型电控平移台（圆导轨+滚珠螺杆）
-
普及型滚珠螺杆传动，线性轴承导轨
普通精度，低承载
标配计算机通讯接口
光电开关定零位，两端设限位开关
垂直使用时可选配断电保护器
- 产品介绍
- 产品参数
|
型号 |
MTS101 |
MTS102 |
MTS103 |
MTS104 |
MTS105 |
MTS106 |
||
|
行程（mm） |
50 |
100 |
150 |
200 |
250 |
300 |
||
|
台面尺寸（mm） |
90×90 |
90×90 |
90×90 |
120×120 |
120×120 |
120×120 |
||
|
导轨 |
线性轴承 |
|||||||
|
螺杆导程（mm） |
4 |
|||||||
|
分辨率（mm） |
0.00032 |
|||||||
|
极限速度 (mm/s) |
20 |
20 |
20 |
40 |
40 |
40 |
||
|
重复定位精度（mm） |
＜0.005 |
|||||||
|
轴向间隙（mm） |
＜0.03 |
|||||||
|
步进电机（1.8°） |
42步进电机 |
|||||||
|
极限静转矩（Ncm） |
20 |
40 |
40 |
40 |
50 |
50 |
||
|
中心负载（kg） |
15 |
15 |
10 |
7 |
6 |
5 |
||
|
自重（kg） |
2.8 |
3 |
3.3 |
3.8 |
3.9 |
4.4 |
||
|
备注 |
可选配防护罩，应用真空环境中，需单独订货 |
|||||||
