压电螺钉致动器

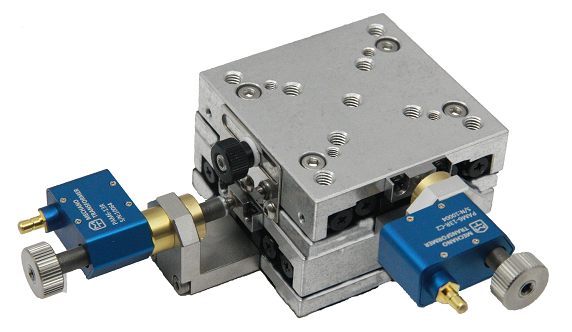

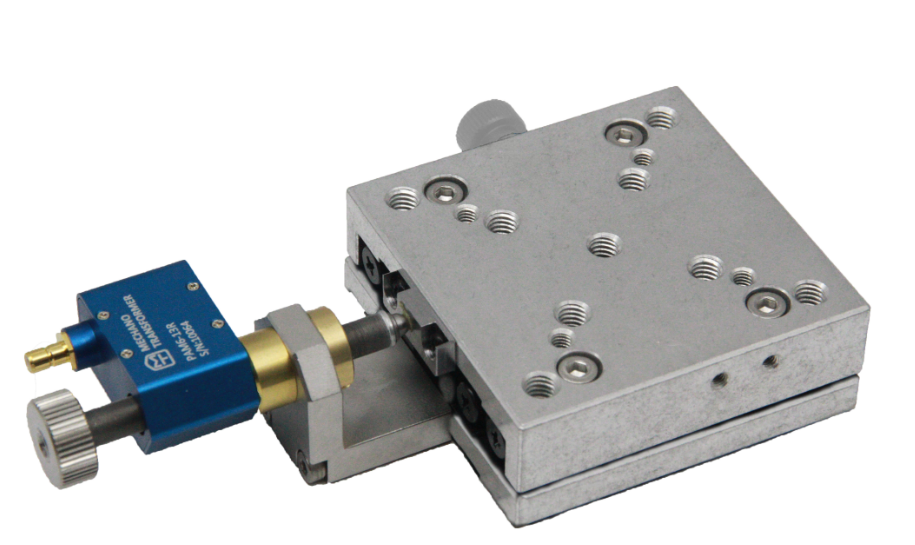

- 只需将微分头更换为压电螺钉致动器即可实现精密手动位移台的自动化，迈向更高效的生产制造场景。压电螺钉致动器是一种小型压电致动器，其定位精度小于30 纳米，可实现纳米级精度的位移。
- 产品介绍
- 产品参数
|
型号 |
PAM3-6.5 |
PAM3-6.5R |
PAM3-6.5R-C1 |
PAM3-6.5N |
PAM3-6.5RN |
PAM3-6.5R-C1N |
|
位移精度 |
＜30nm |
|||||
|
极限载荷 |
＜15N |
|||||
|
极限驱动频率 |
1500HZ |
|||||
|
极限速度 |
＞1.5mm/min |
|||||
|
行程 |
＞6.5mm |
|||||
|
安装接头螺纹 |
M6 |
|||||
|

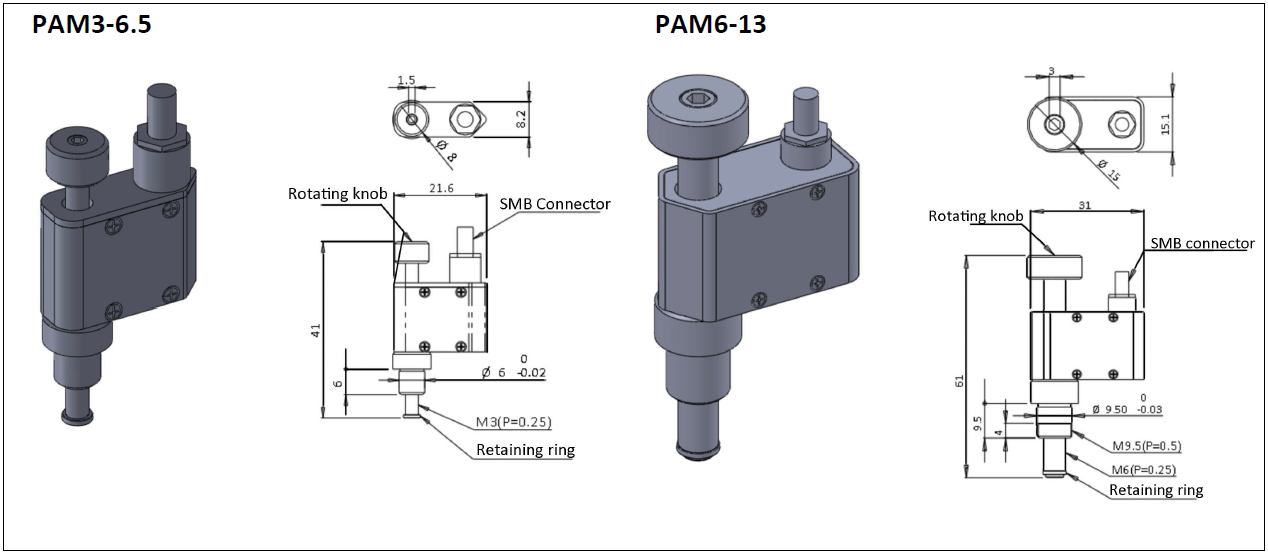

尺寸 |
41×21.6×8.2mm |
|||||
|
工作温度 |
10-40℃ |
|||||
|
存放温度 |
5-40℃ |
|||||
|
环境湿度 |
10-80%RH（无凝结现象） |
|||||
|
连接器接口 |
SMB |
|||||
|
寿命 |
>10 亿次驱动频率 |
|||||
|
螺杆顶端形状 |
平头 |
球头 |
球头 |
平头 |
球头 |
球头 |
|
阳极化处理 |
有，蓝色 |
有，蓝色 |
有，蓝色 |
无 |
无 |
无 |
|
区别 |
|
PAM3-6.5R-C1是PAM3-6.5R的短轴版，主要用于空间狭小的场景 |
|
PAM3-6.5R-C1N是PAM3-6.5RN的短轴版，主要用于空间狭小的场景 |
||
|
型号 |
PAM6-13 |
PAM6-13R |
PAM6-13R-C1 |
PAM6-13N |
PAM6-13RN |
PAM6-13R-CN |
|
位移精度 |
＜25nm |
|||||
|
极限载荷 |
＜30N |
|||||
|
极限驱动频率 |
1500HZ |
|||||
|
极限速度 |
＞1.5mm/min |
|||||
|
安装接头螺纹 |
M9×0.5 |
|||||
|
尺寸 |
61×31×15.1 mm |
|||||
|
工作温度 |
10-40℃ |
|||||
|
存放温度 |
5-40℃ |
|||||
|
环境湿度 |
10-80%RH（无凝结现象） |
|||||
|
连接器接口 |
SMB |
|||||
|
寿命 |
>10 亿次驱动频率 |
|||||
|
行程 |
＞13mm |
＞13mm |
＞8mm |
＞13mm |
＞13mm |
＞6mm |
|
螺杆顶端形状 |
平头 |
球头 |
球头 |
平头 |
球头 |
球头 |
|
阳极化处理 |
有，蓝色 |
有，蓝色 |
有，蓝色 |
无 |
无 |
无 |
