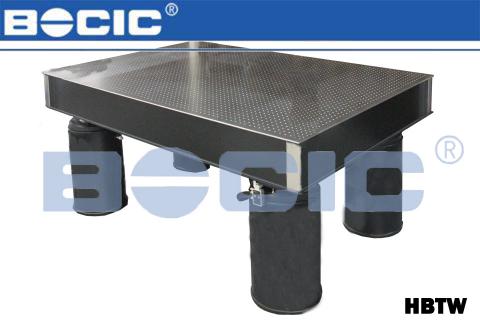

HBTW高性能气浮隔振平台
- ●高性能气动减振器，共振频率最低 1HZ；
●混合腔设计很大程度的提高了工作稳定性与极低的固有频率；
●支腿顶部配有安全连接件，大大提升安全性；
●微米级层流阻尼；
●SMC 纳米级高流量气动执行元件；
●三线摆设计很大程度的隔离振动并在受到干扰后实现高精度复位；
●顶部调节装置可轻松完成 ±10mm 调节；
●气动控制单元采用进口品牌。
- 产品介绍
- 产品参数
1、特点：内置精密空气弹簧隔振系统，固有频率低，能有效衰减多个方向的振动，特别是垂直方向的振动，可自动调节水平，系统稳定，噪声低。
2、适用场景：适用于对振动要求极高的精密光学实验、显微成像、医疗生物、光路测试、光学测量、激光干涉、精密检测等领域，如科研级实验、高端仪器设备的安装平台。
3、台面内部以蜂窝结构的隔振光学平台居多，具有高刚度低质量的比率特点。隔振器采用超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术。
4、高性能气浮隔振平台是我司结合多年在隔振领域的研发及应用经验，开发的一款隔离器，支腿为独立式圆腿支撑，无整体共振，内部三线摆设计可将振动隔离到更低的水平，并在受到干扰后实现高精度工作台重新定位，层流阻尼技术大大提高阻尼效率，混合腔设计极大增加给定的尺寸下的柔性体积，同时有效降低了固有频率。
|
型号 |
尺寸（mm） |
台面厚度（mm） |
支腿数量 |
支腿外径（mm）
|
孔间距（mm） |
台面重量（kg） |
|
HBTW-12-08 |
1200×800 |
100 |
4 |
φ300 |
25×25 |
≈112 |
|
HBTW-12-10 |
1200×1000 |
100 |
4 |
φ300 |
25×25 |
≈140 |
|
HBTW-15-10 |
1500×1000 |
200 |
4 |
φ300 |
25×25 |
|
|
HBTW-20-10 |
2000×1000 |
200 |
4 |
φ300 |
25×25 |
≈276 |
|
HBTW-30-10 |
3000×1000 |
300 |
6 |
φ300 |
25×25 |
≈498 |
|
HBTW-15-12 |
1500×1200 |
200 |
4 |
φ300 |
25×25 |
≈248 |
|
HBTW-18-12 |
1800×1200 |
200 |
4 |
φ300 |
25×25 |
≈302 |
|
HBTW-20-12 |
2000×1200 |
200 |
4 |
φ300 |
25×25 |
≈334 |
|
HBTW-24-12 |
2400×1200 |
200 |
4 |
φ300 |
25×25 |
≈401 |
|
HBTW-30-12 |
3000×1200 |
300 |
6 |
φ300 |
25×25 |
≈597 |
|
HBTW-35-12 |
3500×1200 |
300 |
6 |
φ300 |
25×25 |
≈698 |
|
HBTW-20-15 |
2000×1500 |
200 |
4 |
φ300 |
25×25 |
≈418 |
|
HBTW-24-15 |
2400×1500 |
200 |
4 |
φ300 |
25×25 |
≈501 |
|
HBTW-30-15 |
3000×1500 |
300 |
6 |
φ300 |
25×25 |
≈748 |
|
HBTW-35-15 |
3500×1500 |
300 |
6 |
φ300 |
25×25 |
≈872 |
|
HBTW-40-15 |
4000×1500 |
300 |
6 |
φ300 |
25×25 |
≈998 |
|
诸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，请联系我们 |
||||||
注：选择蜂窝粘接光学平台时，型号应增加B，如HBTW-12-08B
实际测试数据：
减震效率测试结果：垂直:5Hz时:91%；10Hz时:94%；
水平:5Hz时: 92%;10Hz 时: 97%；
静态振幅测试结果：0.00192mm/s
固有频率测试结果：垂直固有频率1.40625Hz
水平固有频率1.25 Hz
