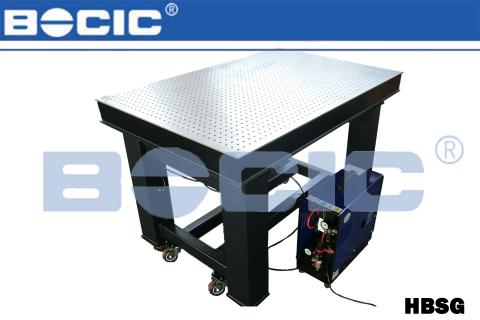

HBSG标准气浮隔振平台
●双腔气室结构，降低固有频率；
●推力轴承调节装置；
●小孔阻尼增加工作稳定性；
●底部可实现 ±10mm 调节 。
- 产品介绍
- 产品参数
1、特点：内置精密空气弹簧隔振系统，固有频率低，能有效衰减多个方向的振动，特别是垂直方向的振动，可自动调节水平，系统稳定，噪声低。
2、适用场景：适用于对振动要求极高的精密光学实验、显微成像、医疗生物、光路测试、光学测量、激光干涉、精密检测等领域，如科研级实验、高端仪器设备的安装平台。
3、台面内部结构：以蜂窝结构的隔振光学平台居多，具有高刚度低质量的比率特点。隔振器采用超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术。
4、支腿内部采用双腔气室结构，在降低固有频率的同时又加强了减振效果，搭配光学平台使用，全系配备脚轮，支架可定制无磁材质，推荐对于振动要求较高的仪器使用。
|
尺寸（mm）可定制 |
台面厚度（mm） |
支腿数量 |
支腿外形（mm）
|
孔间距（mm） |
台面重量（kg） |
|
|
HBSG-06-06 |
600×600 |
100 |
4 |
120×120 |
25×25 |
≈45 |
|
HBSG-09-06 |
900×600 |
100 |
4 |
120×120 |
25×25 |
≈65 |
|
HBSG-12-06 |
1200×600 |
100 |
4 |
120×120 |
25×25 |
≈84 |
|
HBSG-10-08 |
1000×800 |
100 |
4 |
120×120 |
25×25 |
≈96 |
|
HBSG-12-08 |
1200×800 |
100 |
4 |
120×120 |
25×25 |
≈112 |
|
HBSG-12-10 |
1200×1000 |
100 |
4 |
120×120 |
25×25 |
≈140 |
|
HBSG-15-10 |
1500×1000 |
200 |
4 |
200×200 |
25×25 |
≈206 |
|
HBSG-20-10 |
2000×1000 |
200 |
4 |
200×200 |
25×25 |
≈276 |
|
HBSG-30-10 |
3000×1000 |
300 |
6 |
200×200 |
25×25 |
≈498 |
|
HBSG-15-12 |
1500×1200 |
200 |
4 |
200×200 |
25×25 |
≈248 |
|
HBSG-18-12 |
1800×1200 |
200 |
4 |
200×200 |
25×25 |
≈302 |
|
HBSG-20-12 |
2000×1200 |
200 |
4 |
200×200 |
25×25 |
≈334 |
|
HBSG-24-12 |
2400×1200 |
200 |
4 |
200×200 |
25×25 |
≈401 |
|
HBSG-30-12 |
3000×1200 |
300 |
6 |
200×200 |
25×25 |
≈597 |
|
HBSG-35-12 |
3500×1200 |
300 |
6 |
200×200 |
25×25 |
≈698 |
|
HBSG-20-15 |
2000×1500 |
200 |
4 |
200×200 |
25×25 |
≈418 |
|
HBSG-24-15 |
2400×1500 |
200 |
4 |
200×200 |
25×25 |
≈501 |
|
HBSG-30-15 |
3000×1500 |
300 |
6 |
200×200 |
25×25 |
≈748 |
|
HBSG-35-15 |
3500×1500 |
300 |
6 |
200×200 |
25×25 |
≈872 |
|
HBSG-40-15 |
4000×1500 |
300 |
6 |
200×200 |
25×25 |
≈998 |
|
HBSG-42-15 |
4200×1500 |
300 |
6 |
200×200 |
25×25 |
≈1048 |
|
HBSG-48-15 |
4800×1500 |
400 |
8 |
200×200 |
25×25 |
≈1360 |
|
HBSG-54-15 |
5400×1500 |
400 |
8 |
200×200 |
50×50 |
≈1530 |
|
HBSG-60-15 |
6000×1500 |
400 |
8 |
200×200 |
100×100 |
≈1701 |
|
诸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，请联系我们 |
||||||
注：选择蜂窝粘接光学平台时，型号应增加B，如HBSG-12-08B
