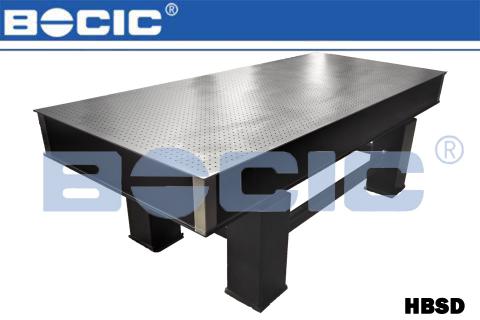

HBSD高分子阻尼隔振平台
- ●推力轴承调节装置
●顶级高分子材料增加隔振性能
●超低刚度的阻尼结构
●超柔性橡胶降低固有频率
●顶部可实现 ±10mm 调节
- 产品介绍
- 产品参数
1、特点：结构坚固，价格相对较低，维护调整工作量少，对高频振动有较好的隔振效果
2、适用场景：广泛应用于光学实验、光通信、光谱实验、激光干涉、全息应用、激光微细加工、精密计量仪器等领域。
3、台面内部通常采用多层夹心式结构，由上台面、蜂窝状支撑结构和底面组成，上台面一般为高导磁不锈钢材料或弱导磁不锈钢台面。蜂窝状支撑结构可以降低平台整体重量，提高隔振性能。支撑部分采用剪切型多层复合橡胶隔振结构或阻尼隔震垫（如高分子复合橡胶等，能有效衰减振动能量，对高频振动有良好的隔振能力）
4、高分子阻尼隔振平台，支架内部采用了顶级的高分子阻尼材料和超低刚度的阻尼结构，很大程度的减少振动对台面的影响，有着较高的稳定性和卓越的隔振性能，搭配光学平台使用，推荐对于振动要求不高的仪器使用，可选配脚轮，支架可定制独立式圆腿样式。
|
尺寸（mm）可定制 |
台面厚度（mm） |
支腿数量 |
支腿外形（mm）
|
孔间距（mm） |
台面重量（kg） |
|
|
HBSD-12-08 |
1200×800 |
100 |
4 |
200×200 |
25×25 |
≈112 |
|
HBSD-12-10 |
1200×1000 |
100 |
4 |
200×200 |
25×25 |
≈140 |
|
HBSD-15-10 |
1500×1000 |
200 |
4 |
25×25 |
≈206 |
|
|
HBSD-20-10 |
2000×1000 |
200 |
4 |
200×200 |
25×25 |
≈276 |
|
HBSD-30-10 |
3000×1000 |
300 |
6 |
200×200 |
25×25 |
≈498 |
|
HBSD-15-12 |
1500×1200 |
200 |
4 |
200×200 |
25×25 |
≈248 |
|
HBSD-18-12 |
1800×1200 |
200 |
4 |
200×200 |
25×25 |
≈302 |
|
HBSD-20-12 |
2000×1200 |
200 |
4 |
200×200 |
25×25 |
≈334 |
|
HBSD-24-12 |
2400×1200 |
200 |
4 |
200×200 |
25×25 |
≈401 |
|
HBSD-30-12 |
3000×1200 |
300 |
6 |
200×200 |
25×25 |
≈597 |
|
HBSD-35-12 |
3500×1200 |
300 |
6 |
200×200 |
25×25 |
≈698 |
|
HBSD-20-15 |
2000×1500 |
200 |
4 |
200×200 |
25×25 |
≈418 |
|
HBSD-24-15 |
2400×1500 |
200 |
4 |
200×200 |
25×25 |
≈501 |
|
HBSD-30-15 |
3000×1500 |
300 |
6 |
200×200 |
25×25 |
≈748 |
|
HBSD-35-15 |
3500×1500 |
300 |
6 |
200×200 |
25×25 |
≈872 |
|
HBSD-40-15 |
4000×1500 |
300 |
6 |
200×200 |
25×25 |
≈998 |
|
HBSD-42-15 |
4200×1500 |
300 |
6 |
200×200 |
25×25 |
≈1048 |
|
HBSD-48-15 |
4800×1500 |
400 |
8 |
200×200 |
25×25 |
≈1360 |
|
HBSD-54-15 |
5400×1500 |
400 |
8 |
200×200 |
50×50 |
≈1530 |
|
HBSD-60-15 |
6000×1500 |
400 |
8 |
200×200 |
100×100 |
≈1701 |
|
诸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，请联系我们 |
||||||
注：选择蜂窝粘接光学平台时，型号应增加B，如HBSD-12-08B
基本参数：
●支腿外形尺寸: 120×120mm或200×200mm；
●固有频率:垂直< 6-10HZ；水平< 6-8HZ，(与实际负载相关 )；
●振幅:< 0.004mm；●调节方式:手动扳手调平；
●台面平面度<0.1mm/（600mm×600mm），台面粗糙度<0.8μm；
●支腿承载:单根支撑承载350kg；
●隔振方式: 柔性橡胶、阻尼垫；●标准整体高度：800mm（可定制）。
