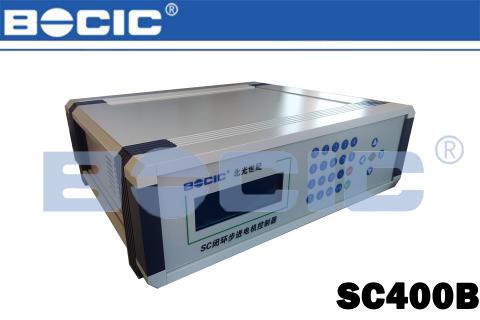

SC400B闭环步进电机控制器
- SC400系列步进电机控制器可以同步控制一至四维电移台，主要由电源、驱动器、控制板卡和显示屏组成。
运动控制卡具有四通道高速脉冲输出接口，最高脉冲输出频率可达 200KHz；
其控制核心由 CorexM4 高性能处理器组成；
可以同步控制四轴，实现多轴联动或单独 PTP 运动；
支持空间直线插补和第 1、2 轴的圆弧插补；
配步进电机驱动器，常规为2到128细分
高分辨率，实现微小位移
配备与电移台连接和与计算机连接的标准通讯接口
提供软件通讯协议，方便用户二次开发
运行稳定系统可靠性高
控制器具有增量式编码器接口和绝编对式编码器接口，可实现高精度实时动态位置补偿，大大提高光学移动平台的定位精度，可满足光学移动平台的高精、高速应用。- 产品介绍
- 产品参数
|
型号 |
驱动轴数 |
驱动电机型号 |
外形尺寸 |
|
SC401B/SC411B |
1 |
42/56步进电机 |
340×300×105 |
|
SC402B/SC412B |
2 |
42/56步进电机 |
340×300×105 |
|
SC403B/SC413B |
3 |
42/56步进电机 |
340×300×105 |
|
SC404B/SC414B |
4 |
42/56步进电机 |
340×300×105 |
|
SC405B/SC415B |
5 |
42/56步进电机 |
385×340×135 |
|
SC406B/SC416B |
6 |
42/56步进电机 |
385×340×135 |
注：1、SC402B为双轴42步进电机对应控制器，SC412B为双轴56步进电机对应控制器；
SC403B为三轴42步进电机对应控制器，SC413B为三轴56步进电机对应控制器；
如有42和56混合使用控制器，请联系公司
2、五轴和六轴控制器不区分开环闭环，型号都以闭环为准
