MTMS100系列二维电控平移台
二维整体式设计，结构紧凑，正交精度高
精密滚珠螺杆传动，交叉滚柱导轨
台面中空设计，适于装卡载物玻璃
标配计算机通讯接口光电开关定零位，两端设限位开关
- 产品介绍
- 产品参数
|
型号 |
MTMS101 |
MTMS102 |
MTMS103 |
MTMS104 |
|
|
行程（mm） |
X轴 |
30 |
50 |
100 |
160 |
|
Y轴 |
30 |
50 |
100 |
160 |
|
|
极限通光尺寸 (mm) |
70×70 |
60×60 |
138×138 |
151×151 |
|
|

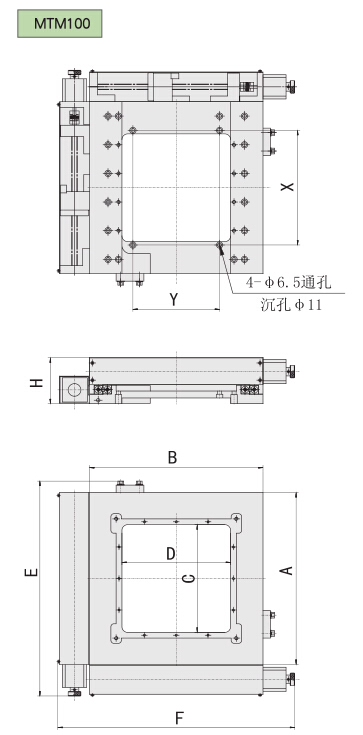

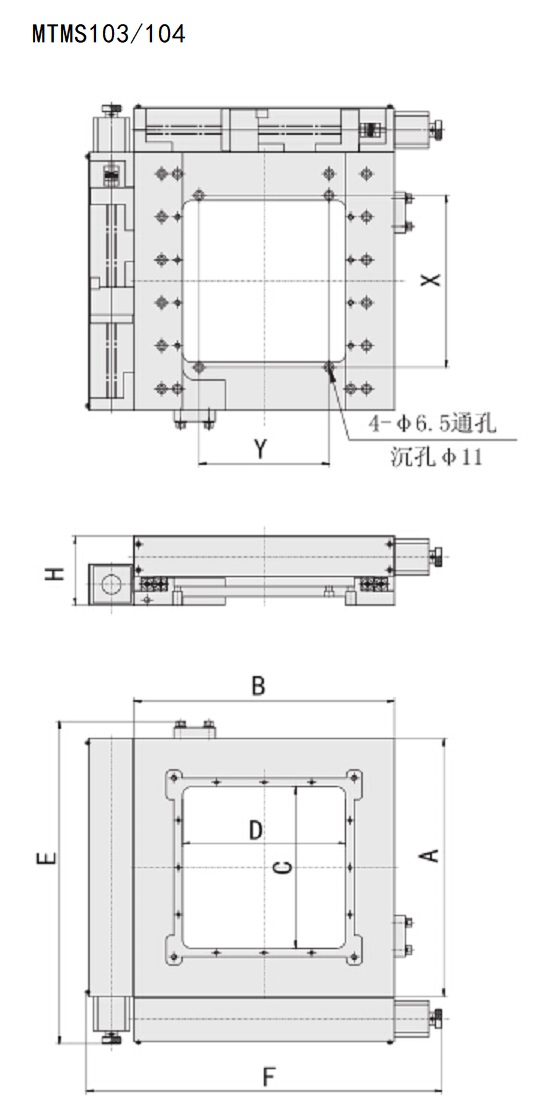

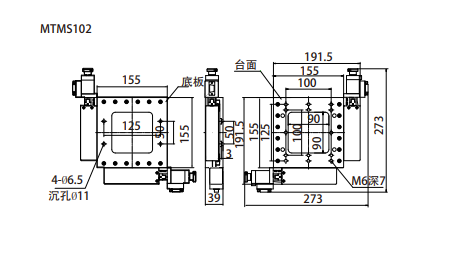

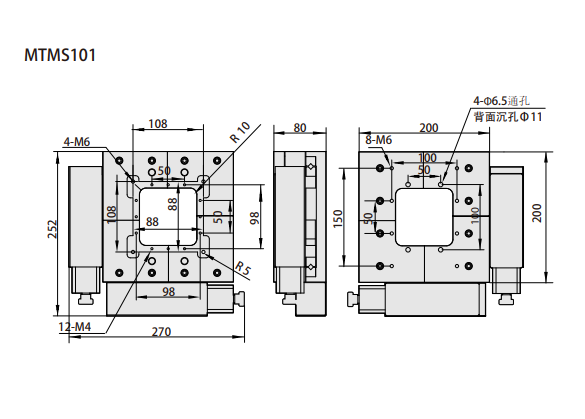

台面尺寸A×B（mm） |
200×200 |
155×155 |
300×300 |
350×350 |
|
|
台面通光孔C×D （mm） |
88×88 |
90×90 |
188×188 |
238×238 |
|
|
主体高度H（mm） |
80 |
39 |
80 |
80 |
|
|
安装孔X×Y （mm） |
100×50 |
125×50 |
200×150 |
250×200 |
|
|
外形尺寸E×F(mm) |
275×310 |
283×283 |
375×410 |
435×465 |
|
|
直线度（mm） |
0.01 |
0.005 |
0.012 |
0.015 |
|
|
平面度（mm） |
0.02 |
0.02 |
0.02 |
0.025 |
|
|
螺杆导程(mm) |
1 |
1 |
4 |
4 |
|
|
分辨率(mm) |
0.000078 |
0.0032 |
0.00032 |
||
|
重复定位精度(mm) |
＜0.003 |
＜0.005 |
|||
|
步进电机（1.8°） |
42步进电机 |
28步进电机 |
42步进电机 |
||
|
中心负载（kg） |
20 |
15 |
20 |
20 |
|
